• * 電源電圧:3-5V
• * NE555をコアとした自己励起マルチバイブレーター
• * 充電時間は:0.695(R2+R1+VR1)C2、
• * このキットは主にクロック生成回路とデシマルカウンタ回路で構成されています。
• * 放電時間は:0.695(VR1+R1)C2

説明:

- 電源電圧:3-5V
- このキットは主にクロック生成回路と10進数カウンタ回路で構成されています。
- NE555をコアとした自己励起マルチバイブレーター
- 充電時間:0.695(R2+R1+VR1)C2、
- 放電時間は:0.695(VR1 + R1)C2
- VR1を調整することで、発振器の出力周波数を制御できます。 U1のクロック発振信号は、U2のピン14に連続的に印加されます。 U2の10個のLEDが10個のLEDで接続されています。 U2の10出力がクロック信号の作用下にある場合、順番に高レベルが生成されると、D1--D10が順番に照らされ、水のライト効果を形成します。
- 電源はR2、R1、VR1を通してコンデンサC2を充電します。 C2の充電開始時、U1の2ピンはまだ低レベルなので、R2、R1、VR1を介してR2に電源を充電すると、出力端子3はハイレベルになります。 2/3電源電圧に達すると、出力ピン3レベルが高から低に変化し、U1内部放電チューブがオンになり、コンデンサC2はVR1、R1、U1ピンを介してC2の両端の電圧が1/3未満になるまで放電されます。 電圧では、U1の3ピンのレベルが低レベルから高レベルに変化します。 C1は再び充電され、振動を形成します。

仕様:

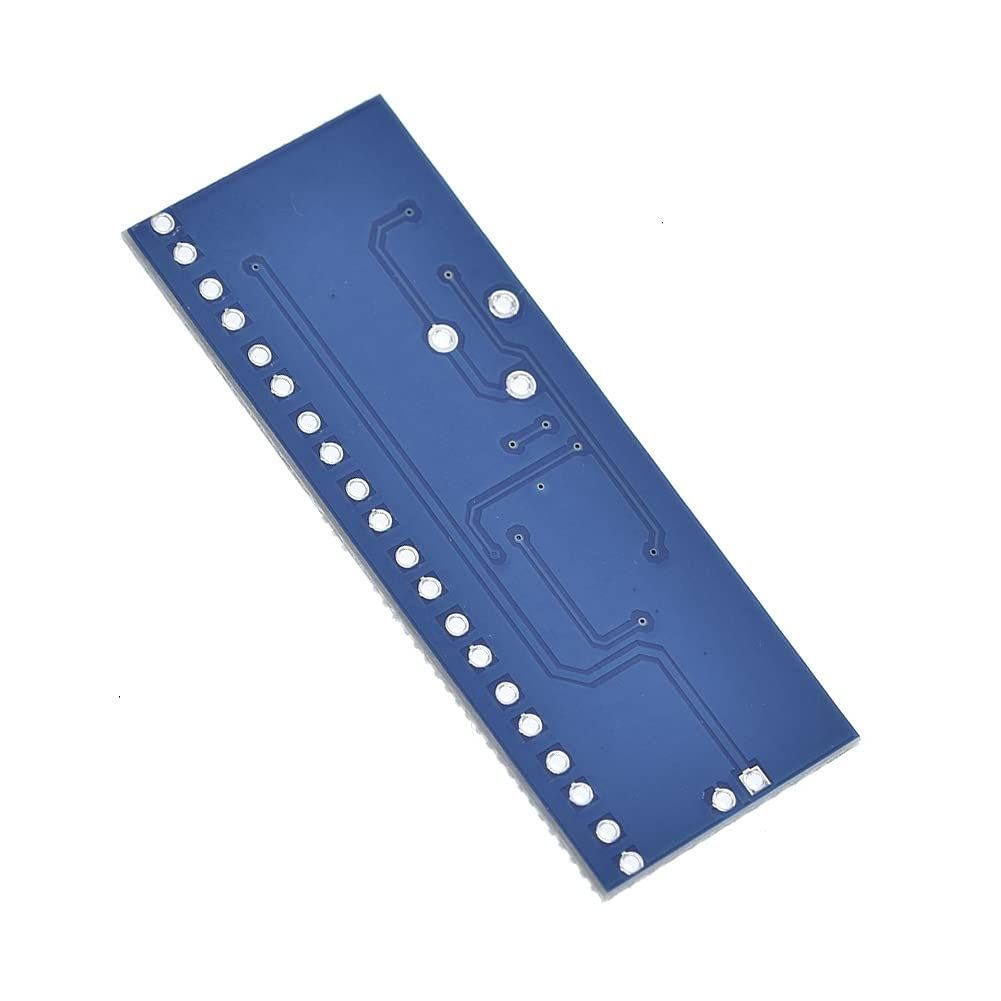

- PCBサイズ:88x25mm / 3.46x0.98インチ

パッケージ内容物:

NE555+CD4017キット x 1。
